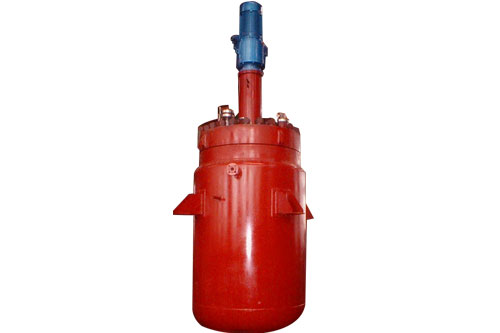

高压反应釜是磁力传动装置应用于反应设备的典型创新,它从根本上解决了以前填料密封、机械密封无法克服的轴封泄漏问题。这种装置无任何泄漏和污染,是国内目前进行高温、高压下的化学反应为理想的装置,特别是进行易燃、易爆、有毒介质的化学反应,更加显示出它的优越性。
高压反应釜的结构原理介绍:
1、 高压釜主密封口采用A型的双线密封,其余密封点均采用圆弧面与平面、圆弧面与圆弧面的线接触的密封形式,依靠接触面的高精度和光洁度,达到良好的密封效果。
2、 釜体、釜盖采用1Cr18Ni9Ti不锈钢加工制成,釜体通过螺纹与法兰联接,釜盖为正体平板盖,两者由周向均布的主螺栓、螺母紧固联接。
3、 釜体外装有桶型碳化硅炉芯,电炉丝穿于炉芯中,其端头由炉壳侧下部穿出,通过接线螺柱,橡套电缆与控制器相连。
4、 釜盖上装有压力表,爆破膜安全装置,汽液相阀,温度传感器等,便于随时了解釜内的反应情况,调节釜内的介质比例,并确保安全运行。
5、 联轴器主要由具有很强磁力的一对内、外磁环组成,中间有承压的隔套。搅拌器由伺服电机通过联轴器驱动。控制伺服电机的转速,便可达到控制搅拌转速的目的。
6、 隔套上部装有测速线圈,连成一体的搅拌器与内磁环旋转时,测速线圈便产生感应电动势,该电势与搅拌转速相应,该电势传递到转速表上,便可显示出搅拌转速。
7、 磁联轴器与釜盖间装有冷却水套,当操作温度较高时应通冷却水,以及磁钢温度太高而退磁。
8、 轴承采用1Cr18Ni9Ti不锈钢轴承或高强电化石墨,耐摩损,且维修周期长
高压反应釜在使用过程中,进行加热和冷却操作时需要注意:
1、禁止对反应釜进行速冷和速热操作,以防止过大的温度应力对反应釜釜体造成裂缝,损坏。
2、操作结束后,可通水冷却(放热反应)或空冷。
3、针型阀系线密封,仅需轻轻转动阀针,压紧密封面,即能达到良好的密封,禁止使用过大的力,以免损坏密封面。
4、反应结束后,先进行冷却降温,再放出釜内高压气体,使压力降至常压,然后将螺栓对称均等地旋松卸下。
5、卸盖过程中应特别注意保护密封面。
6、每次操作完毕,应清除釜体、釜盖上的残留物,反应釜上所有密封面,应经常清洗,并保持干燥,不允许用硬物或表面粗糙的软物进行清洗。
7、搅拌器要卸开清洗。
